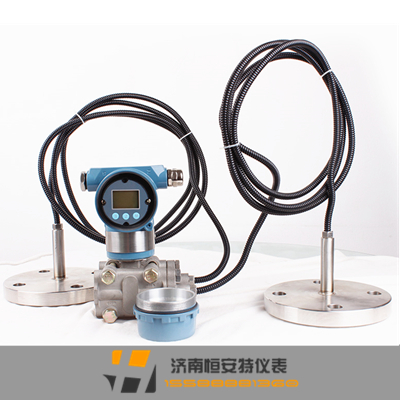

雙法蘭差壓變送器概述：
HAT-3051雙法蘭差壓變送器是一種新型變送器，具有設計 原理先進、品種規格齊全、安裝使用簡便等特點。功能上完全融合了目前國內最為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，，同時與傳統的1151系列設備在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，雙法蘭差壓變送器除設計小巧精致外，更推出具有HART協議的智能化功能。
雙法蘭差壓變送器特點：
●精度高；
●穩定性好；
●二線制；
●固體元件接插式印刷線路板；
●小型、重量輕、堅固抗振；
●量程、零點外部連續可調；
●正遷移可達500%；負遷移可達600%；
●阻尼可調；
●單向過載保護特性好；
●無機械可動部件，維修工作量少；
●全系列統一結構，零部件互換性強；
●接觸介質的膜片材料可選擇：（316L、TAN、HAST-C、MONEL等耐腐蝕材料）
●防爆結構，全天候使用。
雙法蘭差壓變送器的功能參數：
◆使用對象：液體、氣體和蒸氣
◆測量范圍：0-0.1kPa至0-40MPa
◆輸出信號：4~20mA DC（特殊可為四線制220V AC供電0~10mA DC輸出）
◆供電電源：12~45V DC一般為24V DC
◆負載特性：與供電電源有關在某一電源電壓時帶負載能力見圖2負載阻抗RL與電源電壓VS關系式為RL≤50（VS-12）
◆指示表：指針式線性指示0~100%刻度，以及3 1/2位LCD液晶式顯示
◆防爆：a.隔爆型 dⅡCT5；b.本質安全型 iaⅡCT6
◆量程和零點：外部連續可調
◆正負遷移：零點經過正遷移或負遷移后量程、測量范圍的上限值和下限值的絕對值，均不能超過測量范圍上限的100%。最大正遷移量為最小校調量程的500%；最大負遷移量為最小校調量程的600%。流量變送器最大正、負遷移量為校準量程的10%
◆溫度范圍：放大器工作溫度范圍：-29~+93℃（LT型為:-25~+70℃），灌充硅油的測量元件：-40~+104℃，法蘭式變送器灌充高溫硅油時：+15~+315℃，普通硅油：-40~+150℃
◆靜壓和過載壓力：4、10、25、32MPa
◆濕度：相對濕度為0~100%。
◆振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量范圍上限的±0.05%/g
◆電源影響：小于輸出量程的0.005%/V
◆負載影響：電源如果穩定則負載沒有影響
◆安裝位置影響：最大可產生0.24kPa的零點誤差但可校正對量程沒有影響其它
雙法蘭差壓變送器結構材料：
◆隔離膜片：316L不銹鋼哈氏合金C-276Monel合金或鉭
◆排氣/排液閥：316不銹鋼哈氏合金C蒙乃爾合金
◆法蘭和接頭：碳鋼鍍鎳316不銹鋼哈氏合金C或蒙乃爾合金
◆接觸介質“O”形環：丁 腈橡膠，氟橡膠
◆灌充液：硅油或惰性油
◆螺栓：碳鋼鍍鎳
◆電子殼體材料：低銅鋁合金
◆引壓連接件：法蘭NPT 1/4，中心距54mm；接頭NPT 1/2或M20×1.5陽螺紋球錐面密封帶接頭時中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91）
◆信號線連接孔:G1/2〃
◆重量:約5.5kg（不帶附件）

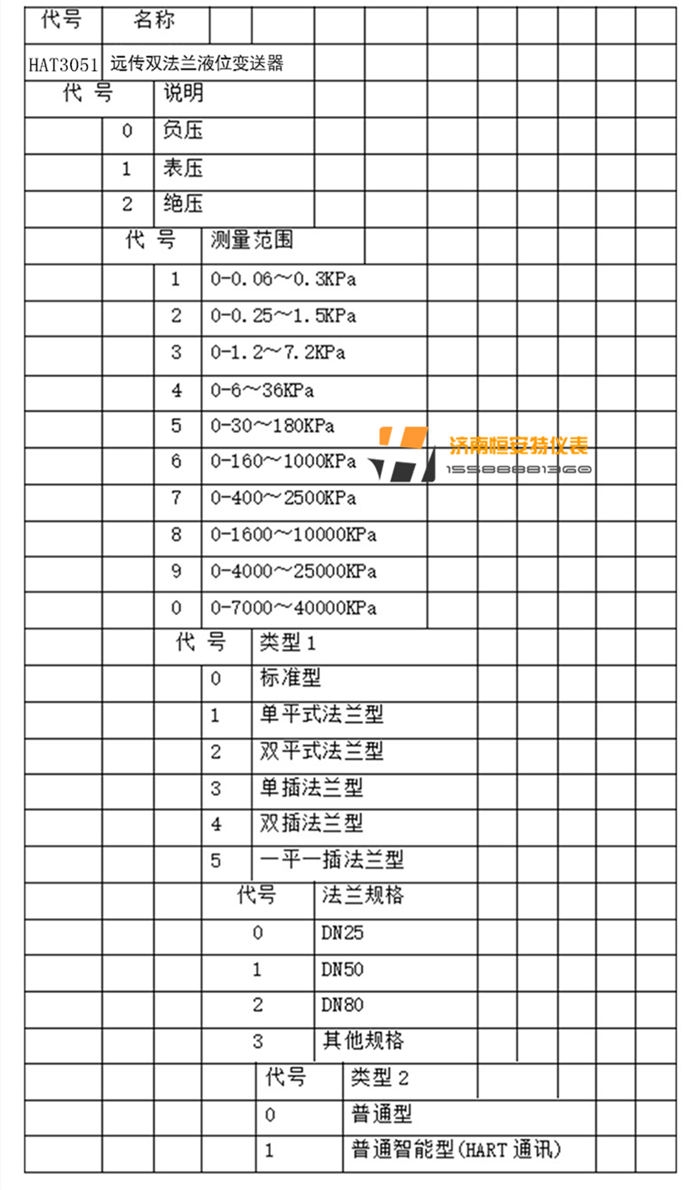

雙法蘭差壓變送器選型列表：
