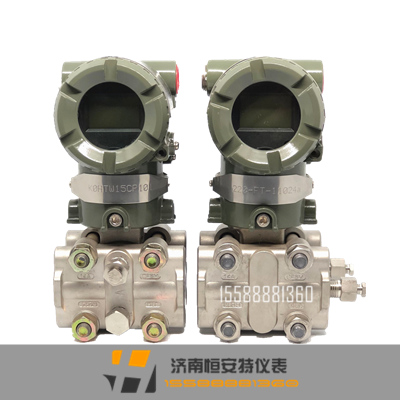

橫河EJA110A差壓變送器

一、產品簡介： EJA110A差壓變送器是日本橫河電機株式會社九十年代中期最新推出的產品，率先采用真正的數字化傳感器單晶硅諧振式傳感器，開創了變送器的新時代，產品具有更高的

產品詳情

一、產品簡介：

　　EJA110A差壓變送器是日本橫河電機株式會社九十年代中期最新推出的產品，率先采用真正的數字化傳感器—單晶硅諧振式傳感器，開創了變送器的新時代，產品具有更高的精度、穩定性、可靠性，自推向市場，深受各界好評。為迎接現場總線時代的來臨，橫河已推出經基金會測試認證的符合FF 標準的現場總線變送器。

二、主要特點：

·除保證高精度外，還實現了靜壓、溫度等環境影響極小的高性能。

·可長期連續使用的高可靠性。

·小型、輕量，使其不受安裝場所的限制，可自由安裝。

·采用微型計算機技術，具有完整的自診斷功能和通訊功能。

·開發時重視零點的穩定性，提高了維護效率。

·連續五年不需調校零點。

EJA110A選型表

型號	規格代碼									說明
EJA110A	……………………									差壓變送器
輸出信號	-D	…………………								4～20mA，BRAIN協議數字通訊
	-E	…………………								4～20mA，HART協議數字通訊
	-F	…………………								FF現場總線通訊
	-G	…………………								PROFIBUS現場總線通訊
測量量程 (膜盒)		L	………………							0.5～10KPa(50～1000mmH2O)
		M	………………							1～100KPa(100～10000mmH2O)
		H	………………							5～500KPa(0.05～5Kgf/cm2)
		V	………………							0.14～14MPa(1.4～140Kgf/cm2)
接液部分材質 (注1)										[本體](注2) 　　　　　　[膜盒]　　　　　　 [排氣螺釘]
			S	……………						SCS14A 　　　　　　　　SUS316L(注5) 　　　　SUS316
			H	……………						SCS14A　　　　　　　哈氏合金C-276(注12)　　SUS316
			M	……………						SCS14A 　　　　　　　　　蒙乃爾(注6) 　　　 SUS316
			T	……………						SCS14A　　　　　　　　　　鉭(注6)　　　　　SUS316
			A	……………						哈氏合金C-276(注3) 哈氏合金C-276(注6)(注12) 哈氏合金C-276(注12)
			D	……………						哈氏合金C-276(注3) 　　　鉭(注6) 　　　哈氏合金C-276(注12)
			B	……………						蒙乃爾(注4) 　　　　　蒙乃爾(注6)　　　　蒙乃爾
管道連接				0	…………					無過程接頭(容室法蘭上Rcl/4內螺紋)
				1	…………					帶Rcl/4內螺紋的過程接頭
				2	…………					帶Rcl/2內螺紋的過程接頭
				3	…………					帶l/4NPT內螺紋的過程接頭
				4	…………					帶l/2NPT內螺紋的過程接頭
				5	…………					無過程接頭(容室法蘭上1/4NPT內螺紋)

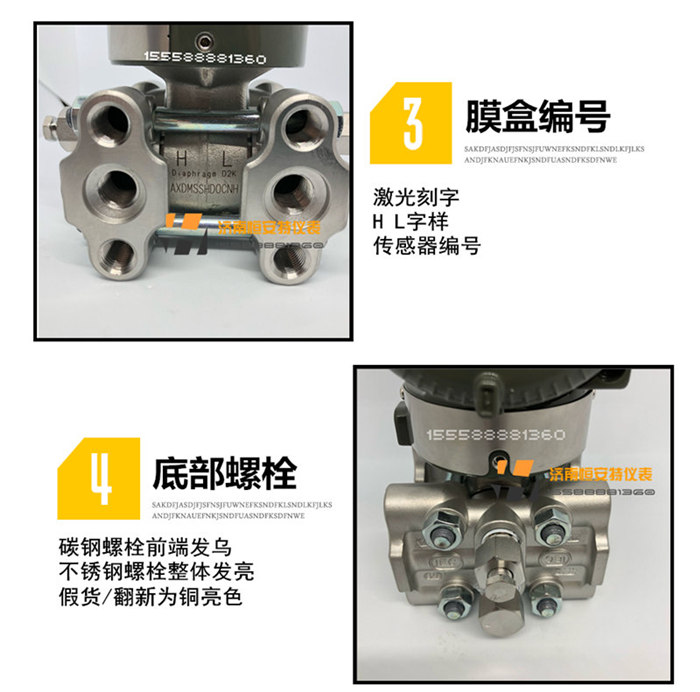

螺栓、螺母材質										[最大工作壓力]
					A	………				SCM435 　　　　　　16MPa｛160kgf/cm2｝(注9)
					B	………				SUS630 　　　　　　16MPa｛160kgf/cm2｝(注9)
					C	………				SUH660　　　　　　 16MPa｛160kgf/cm2｝(注9)
安裝方式						-2	……			垂直安裝，右面高壓，過程接頭在上(注7)
						-3	……			垂直安裝，右面高壓，過程接頭在下(注7)
						-6	……			垂直安裝，左面高壓，過程接頭在上(注7)
						-7	……			垂直安裝，左面高壓，過程接頭在下(注7)
						-8	……			水平安裝，右面高壓(注8)
						-9	……			水平安裝，左面高壓(注8)
電氣接口							0	…		G1/2內螺紋，1處接線口
							2	…		1/2NPT內螺紋，2處接線口
							3	…		Pg13.5內螺紋，2處接線口
							4	…		M20內螺紋，2處接線口
							5	…		G1/2內螺紋，2處接線口帶一個盲塞
							7	…		1/2NPT內螺紋，兩個電氣接口，一個盲塞
							8	…		Pg13.5內螺紋，兩個電氣接口，一個盲塞
							9	…		M20內螺紋，兩個電氣接口，一個盲塞

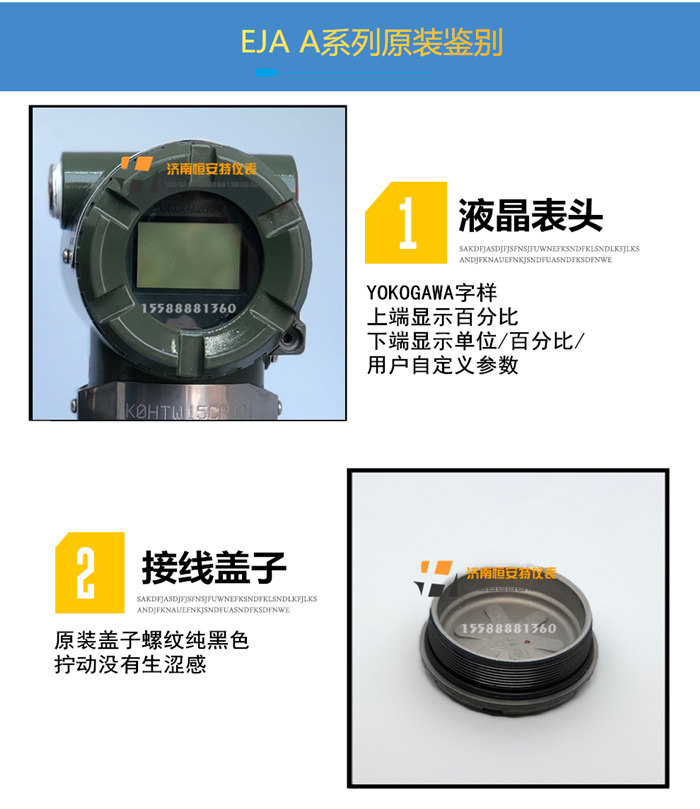

顯示表頭								D		數字表頭
								E		帶設定按鈕的數字表頭(注10)
								N		(無表頭)
2-inch管安裝支架									A	SECC 　　平托架
									B	SUS304 　平托架
									C	SECC 　　L型托架
									D	SUS304 　L型托架
									N	無安裝支架
附加選型代碼										/□ 選項規格
