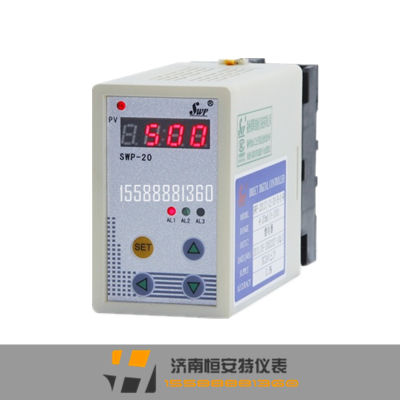

SWP-20TC/TR熱電偶/熱電阻溫度變送模塊

SWP-20TC/TR熱電偶/熱電阻溫度變送模塊簡介： SWP-20系列熱電阻溫度變送模塊可帶雙通道，并且可組成不同系列模塊的組合：熱電阻/熱電偶溫度變送模塊、電壓/電流/頻率轉換模塊、配電模

產品詳情

SWP-20TC/TR熱電偶/熱電阻溫度變送模塊簡介：

SWP-20系列熱電阻溫度變送模塊可帶雙通道，并且可組成不同系列模塊的組合：熱電阻/熱電偶溫度變送模塊、電壓/電流/頻率轉換模塊、配電模塊[它給二線制變送器提供電壓的同時，接收來自變送器的與差壓、壓力、液面等成比例的4-20mA DC輸出信號]、數學運算模塊[它將輸入信號進行數學運算（開方、加減、乘除、比值等）后，轉換為隔離的1-5V或4-20mA 信號輸出]。

SWP-20TC/TR熱電偶/熱電阻溫度變送模塊選型列表：

型號	代碼								說明
SWP-20	□	-□□	-□□	-□	-□	-□	-□	-□	SWP20系列熱電阻溫度變送模塊
輸入通道數	1 2								單點雙點
模塊功能	TC TR								熱電偶熱電阻
輸入類型	□□								參見 “輸入信號”
第一路輸出方式	□								參見輸出方式代碼表
第二路輸出方式	□								參見
輸出兩路隔離	A B								輸出兩路隔離輸出兩路不隔離
供電方式	N W T								AC220V（可省略） DC24V供電 AC85-260V供電（開關電源）
顯示	D								帶顯示模塊

★輸入類型：

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400~1800℃	09	Pt100.1	-199.9~320.0℃	17	30~350Ω	-1999~9999d
02	S	0~1600℃	10	Cu50	-50.0~150.0℃	18	特殊規格	用戶待定
03	K	0~1300℃	11	Cu100	-50.0~150.0℃	19	4~20mA開方	-1999~9999d
04	E	0~1000℃	12	4~20mA	-1999~9999d	20	0~10mA開方	-1999~9999d
05	T	-199.9~320.0℃	13	0~10mA	-1999~9999d	21	1~5V開方	-1999~9999d
06	J	0~1200℃	14	1~5V	-1999~9999d	22	0~5V開方	-1999~9999d
07	WRe3~25	0~2300℃	15	0~5V	-1999~9999d	23	全切換輸入
08	Pt100	-200~650℃	16	0~20mA	-1999~9999d	24	頻率	0~5kHz
