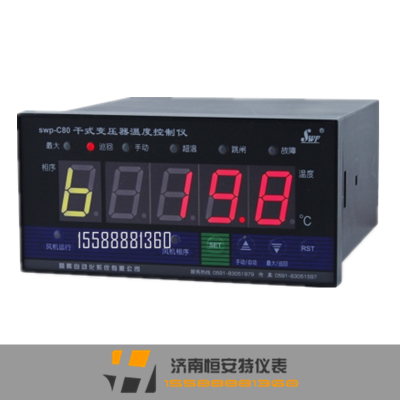

昌暉SWP-C80干式變壓器溫度智能控制儀
- 昌暉SWP-C80干式變壓器溫度智能控制儀簡介: SWP系列干式變壓器溫度智能控制儀，是保證干式變壓器安全運行的控制裝置。該裝置采用新式設計，結構緊湊、牢固，顯示醒目、直觀，具有
-
- 全國服務熱線：
15588881360
|
型 號
|
代 碼
|
說 明
|
|||
|
SWP-C80
|
□□□□
|
-□
|
-□
|
-□
|
|
|
風機供電方式
|
T220
T380
|
|
|
|
風機供電電源~220V
風機供電電源~380V
|
|
附加功能
|
D
E
F
G
H
|
|
|
基本型（見注1）
|
|
|
|
|
附加三路4~20mA變送輸出
|
|||
|
|
|
附加RS232通訊接口
|
|||
|
|
|
附加RS485通訊接口
|
|||
|
|
|
用戶特殊要求
|
|||
|
風機控制輸出
|
1
2
|
|
風機控制輸出一組
風機控制輸出二組
|
||
|
安裝方式
|
P
Z
|
盤式安裝
支架安裝
|
|||
|
注1：基本型功能三相巡回測量顯示，輸入開路報警顯示并輸出，故障自檢報警顯示并輸出，超溫跳閘顯示并輸出，三相巡回/最大值顯示兩種檢測狀態及指示，風機啟停自動/手動控制狀態的選擇、指示與輸出，三相溫度顯示值獨立數字補償。
|
|||||
★SWP-C80A輕便型
|
型 號
|
代 碼
|
說 明
|
||
|
SWP-C80A
|
□□□□
|
-□
|
-□
|
|
|
風機供電方式
|
T220
|
|
|
風機供電電源~220V
|
|
附加功能
|
D
F
G
H
|
|
基本型（見注1）
|
|
|
|
附加RS232通訊接口
|
|||
|
|
附加RS485通訊接口
|
|||
|
|
用戶特殊要求
|
|||
|
風機控制輸出
|
1
|
風機控制輸出一組
|
||
|
注1：基本型功能三相巡回測量顯示，輸入開路報警顯示并輸出，故障自檢報警顯示并輸出，超溫跳閘顯示并輸出，三相巡回/最大值顯示兩種檢測狀態及指示，風機啟停自動/手動控制狀態的選擇、指示與輸出，三相溫度顯示值獨立數字補償。
|
||||
★SWP-B10鑲嵌/壁掛型
|
型 號
|
代 碼
|
說 明
|
|||
|
SWP-B10
|
□□□□
|
□□□□
|
-□
|
-□
|
|
|
外形特征
|
B10
|
|
|
|
鑲嵌/壁掛型
|
|
風機供電方式
|
T220
T380
|
|
|
風機供電電源~220V
風機供電電源~380V
|
|
|
附加功能
|
D
E
F
G
H
|
|
基本型（見注1）
|
||
|
|
附加三路4~20mA變送輸出
|
||||
|
|
附加RS232通訊接口
|
||||
|
|
附加RS485通訊接口
|
||||
|
|
用戶特殊要求
|
||||
|
風機控制輸出
|
1
2
|
風機控制輸出一組
風機控制輸出二組
|
|||
|
注1：基本型功能三相巡回測量顯示，輸入開路報警顯示并輸出，故障自檢報警顯示并輸出，超溫跳閘顯示并輸出，三相巡回/最大值顯示兩種檢測狀態及指示，風機啟停自動/手動控制狀態的選擇、指示與輸出，三相溫度顯示值獨立數字補償。
|
|||||
|
型 號
|
說 明
|
|
|
測量范圍
|
0.0~200.0℃（傳感器Pt100）
|
|
|
測量
精度
|
通用型
|
0.5級
|
|
分辨力
|
0.1℃
|
|
|
使用
條件
|
環境溫度
|
-20℃~+55℃
|
|
相對濕度
|
＜85%
|
|
|
電源電壓
|
380V（三相） 220V（單相）
|
|
|
電源頻率
|
50±2Hz
|
|
|
抗干擾性能
|
對共模250V（AC，50Hz）或串模200mV(AC，50Hz)干擾電壓，顯示值變化小于基本誤差值
|
|
|
顯示值補償范圍
|
0~±19.9℃
|
|
|
報警及保護功能
|
傳感器開路報警 儀表故障自檢報警
輸入超量程自檢報警 風機故障報警
|
|
|
風機控制輸出
|
繼電器觸點輸出（觸點容量7A/250VAC，注：鑲嵌型為15A/250VAC），三相兩組
|
|
|
超溫報警輸出
|
繼電器觸點輸出（觸點容量7A/250VAC）
|
|
|
跳閘報警輸出
|
繼電器觸點輸出（觸點容量7A/250VAC）
|
|
